LES SAS D’ETANCHEITE

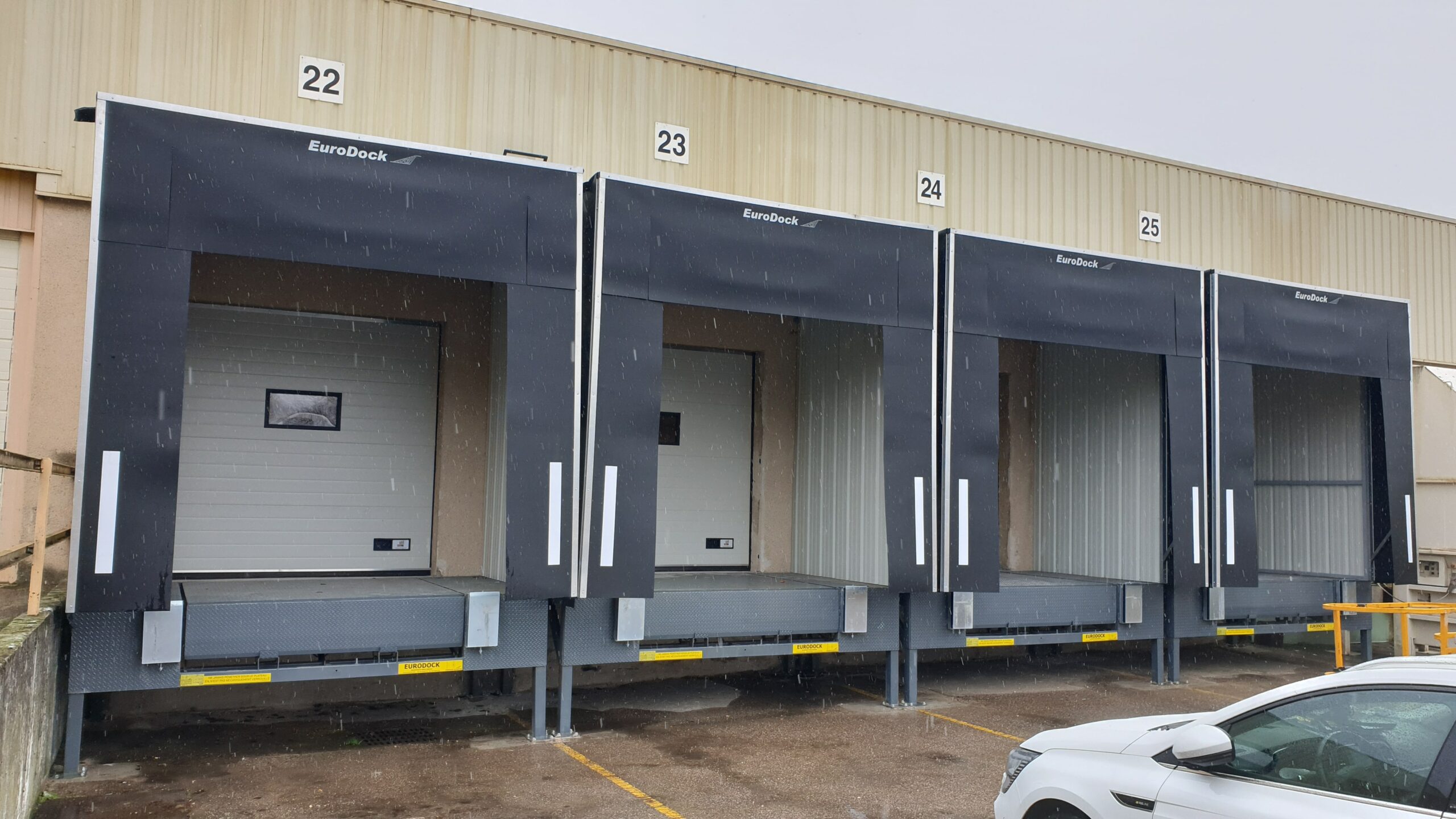

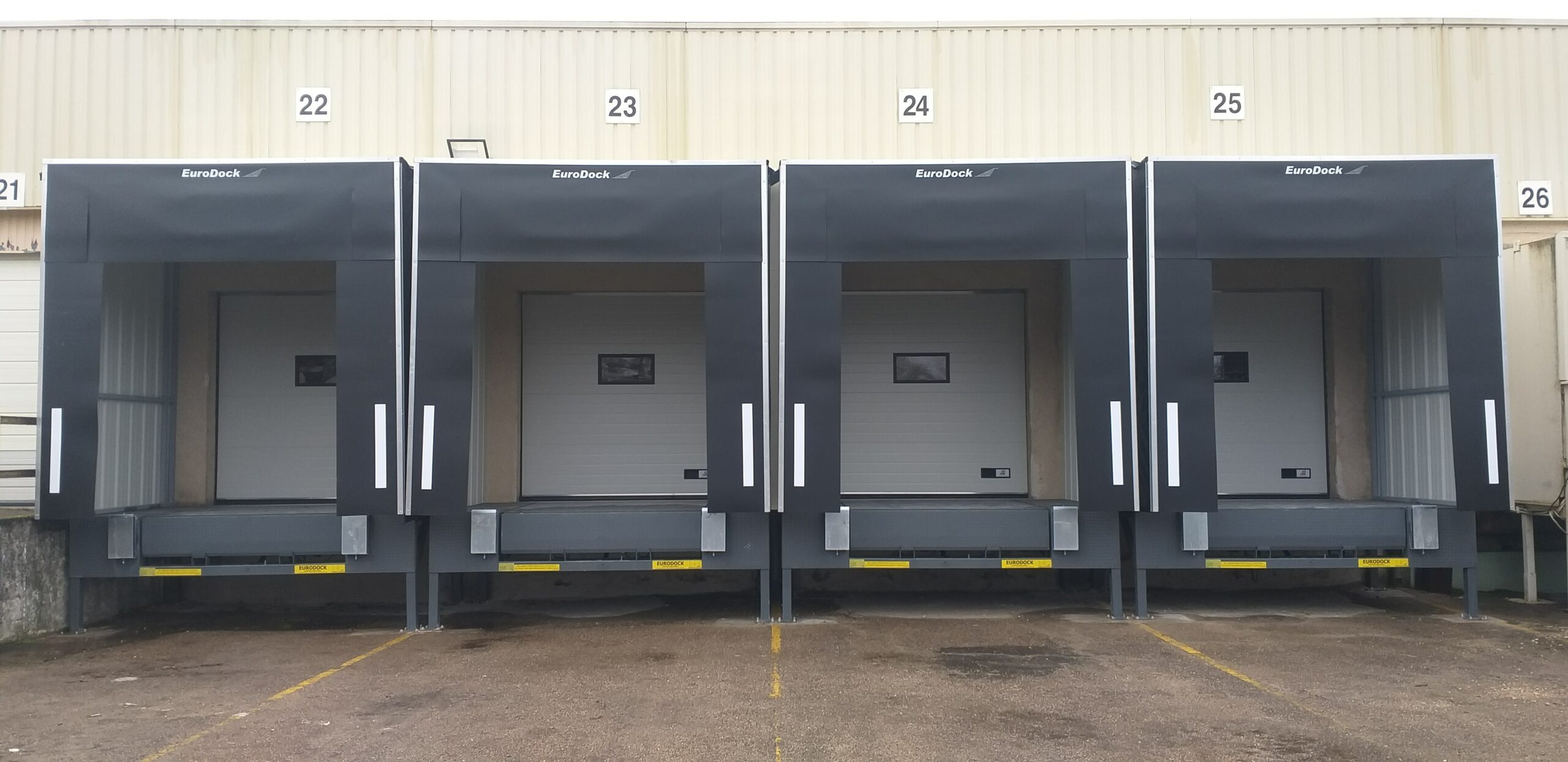

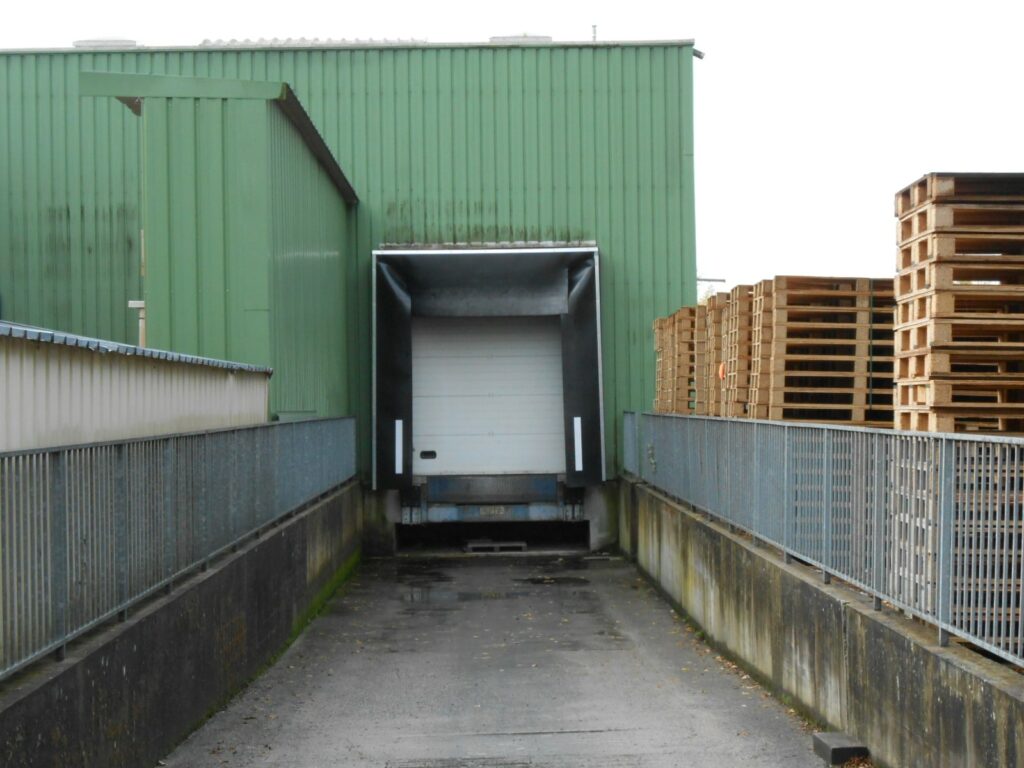

SAS A BÂCHES PVC RÉTRACTABLE

Le SAS d’étanchéité rétractable à bâche PVC renforcée est le moyen le plus sûr d’assurer une étanchéité parfaite, quel que soit le gabarit des véhicules.

CONSTRUCTION :

Structure :

– Ce sas est composé par deux cadres en acier galvanisé. Le premier, fixé contre la façade, permet la tenue du SAS. Le deuxième, supporte les 3 bâches en PVC.
–  Ces 2 cadres sont reliés entre eux par des compas métalliques.

ETANCHEITE :

– Bâches frontales : Épaisseur 3 mm (3 000 g/m²), renforcées par une double trame de nylon croisé. Cette trame de nylon croisée procure au SAS une très grande robustesse et une excellente flexibilité lui permettant d’épouser les formes de la remorque pour assurer une étanchéité optimale
–  Bâche frontale haute : comporte deux découpes qui permettent de répartir les efforts sur la bâche haute
– Bâches latérales : 600 g/m² – Ces bâches servent à réaliser l’étanchéité entre la façade du bâtiment et la face avant du sas sur les cotés des compas métalliques articulés



PROPRIÉTÉS MÉCANIQUES :

   La structure est déformable sur 450 mm environ (Projection du sas=600 mm). Au départ du véhicule, le poids du cadre métallique lui permet, grâce à la gravité, de reprendre sa position initiale pour accueillir un nouveau véhicule.

SIGNALÉTIQUE :

   Le sas est équipé de bandes de guidage qui facilitent l’accostage et le centrage des véhicules.

DIMENSIONS STANDARDS :

– Largeur : 3 400 mm,
– Hauteur : 3 450 mm
– Projection : 600 mm
– Bâche frontale de hauteur : 1 000 mm

OPTIONS DISPONIBLES :

– Gouttière sur bâche périphérique haute : Intégrée à la bâche périphérique haute, elle permet l’évacuation des eaux de pluies stockées sur la bâche supérieure du sas
– Coussins d’angle : Constitué de 2 triangles (1 par côté) en mousse de dimensions approximatives 400 X 400 mm qui sont maintenus par des sangles vissées dans la structure du sas – Cette option permet de réaliser l’étanchéité basse sur chaque côté du sas,
– Poufs d’angle : Pièces triangulaires en mousses enfermées dans bâche PVC (600 g/m²) et suspendus à la partie haute du sas par des câbles ce qui leur permet d’être « mobiles » et de s’adapter au véhicules
– Guide roues en acier galvanisé / en béton précontraint : option très fortement recommandée qui permet le centrage des remorques sur la structure du sas, ce qui le préserve d’une « mauvaise manœuvre de mise à quai ».
– Bâche supérieure lamellée : principalement utilisée en environnement froid, les découpes améliorent l’étanchéité entre le sas et le véhicule (2 bâches superposées). Cette option est également recommandée pour des sas exposés aux vents dominants.

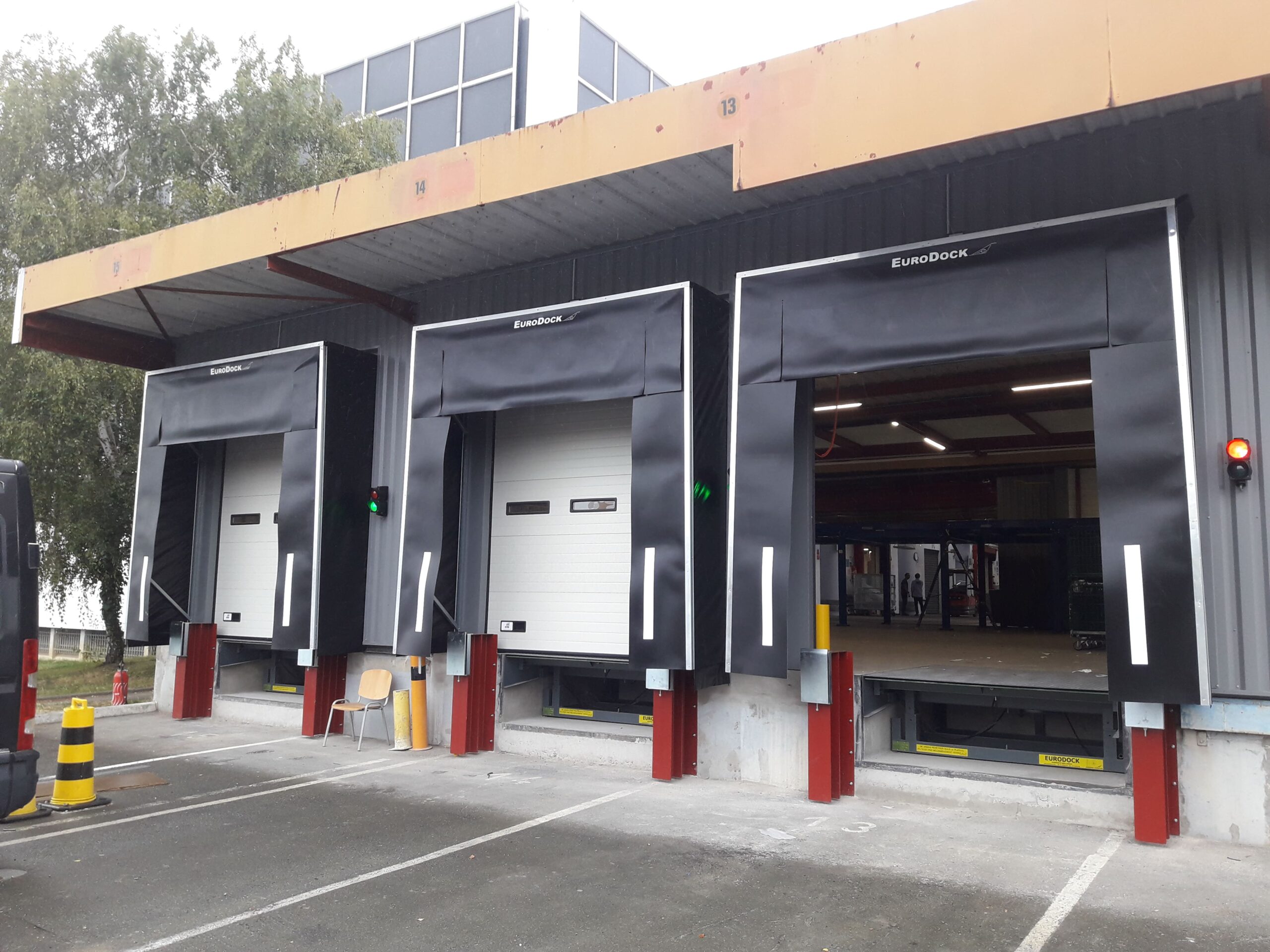

Projection de 900 mm : Pour des sas qui équipent des quais avec zone de refuge pour piétons suivant fiche INRS ED 6059

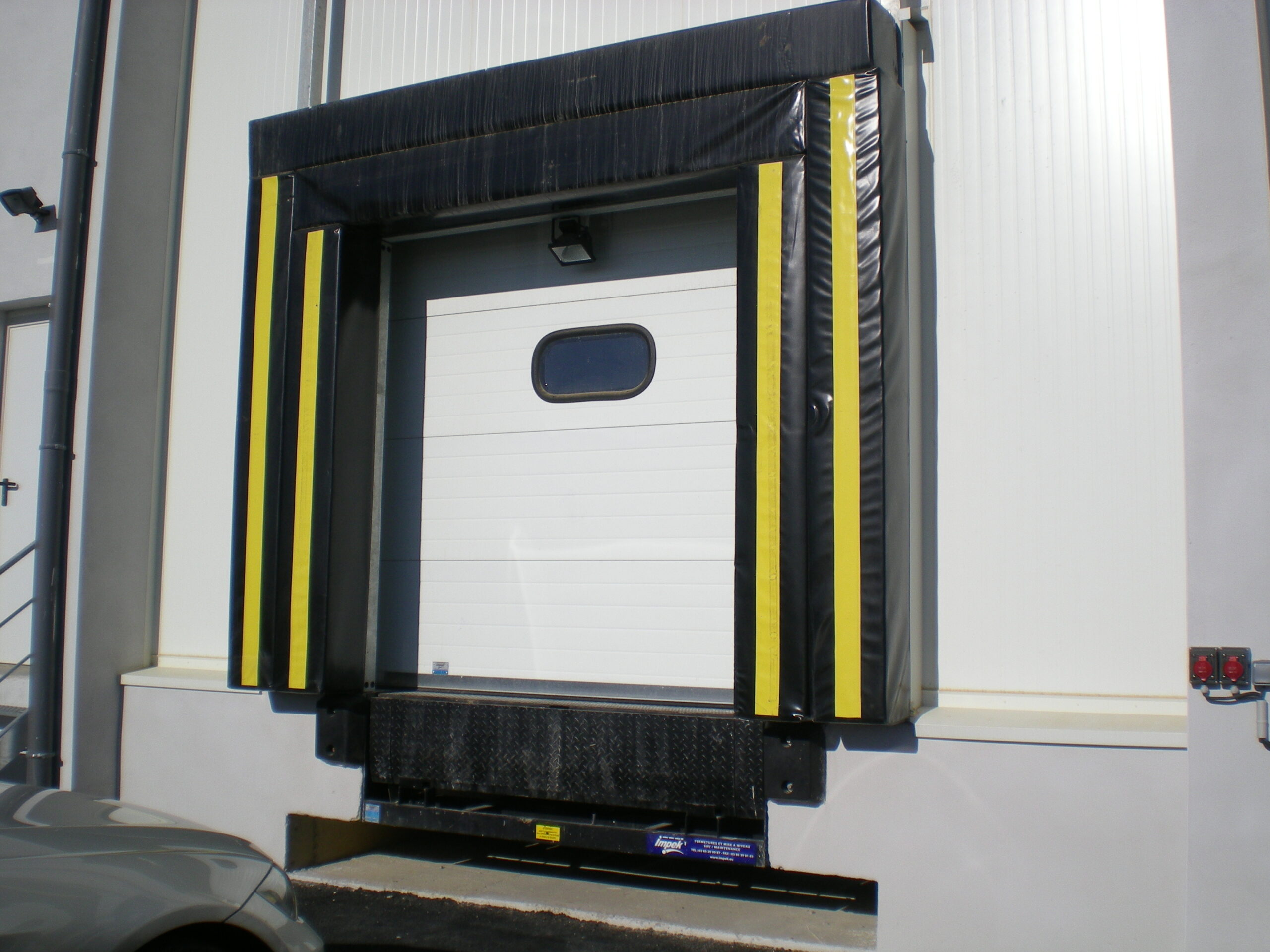

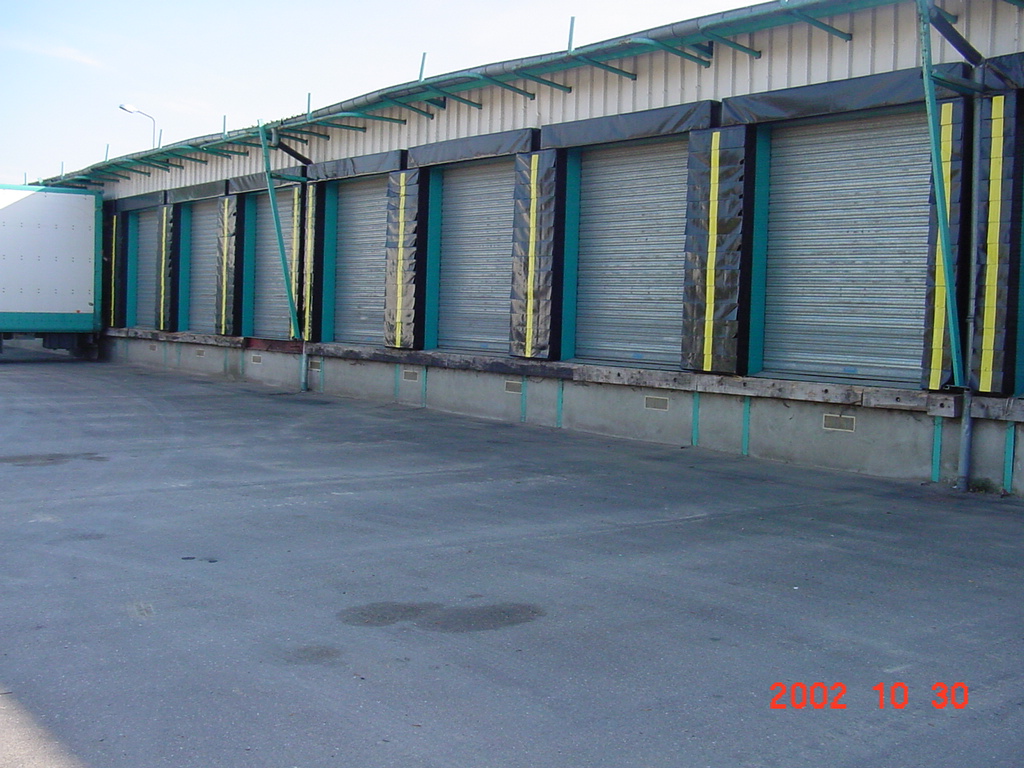

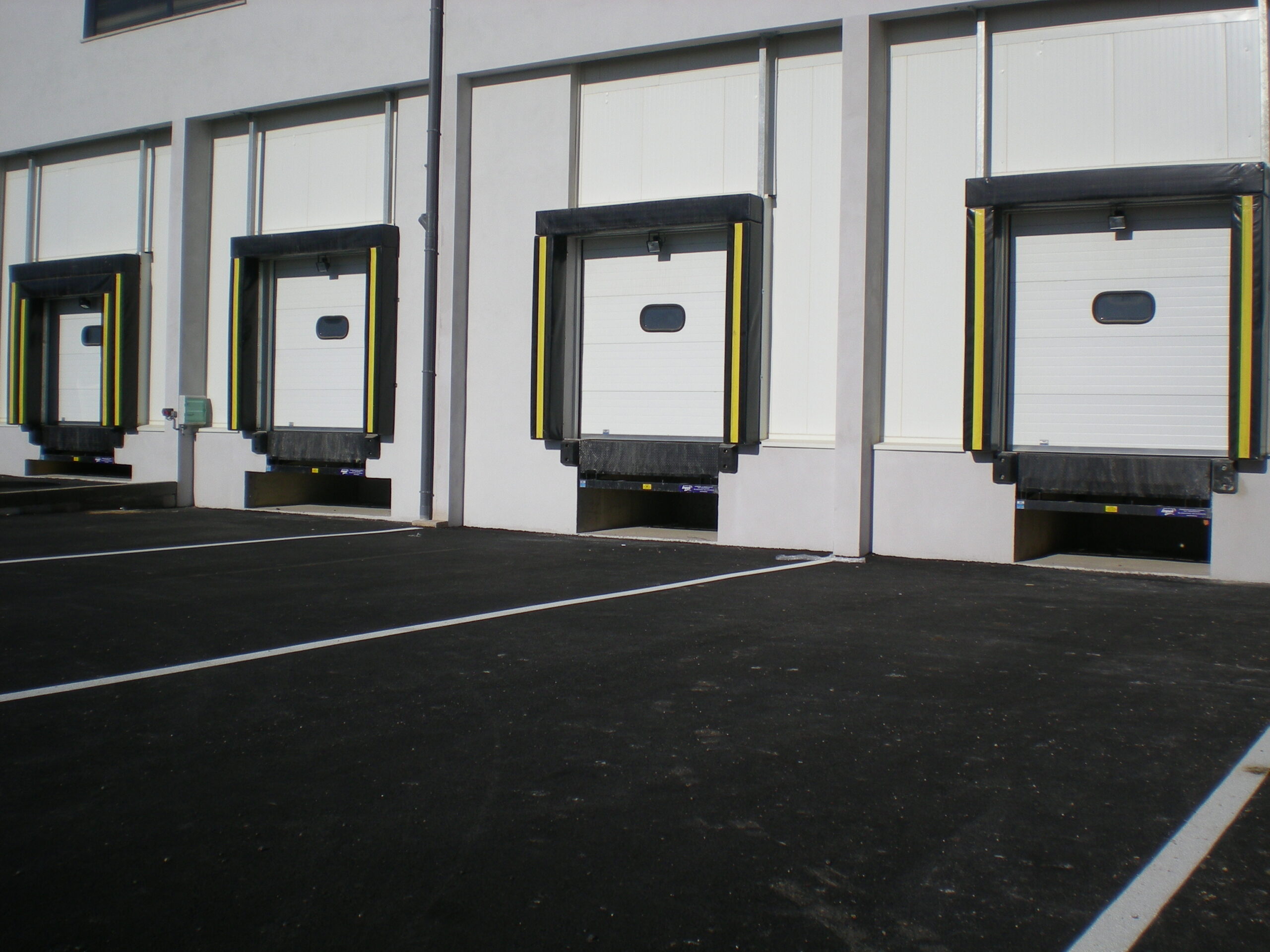

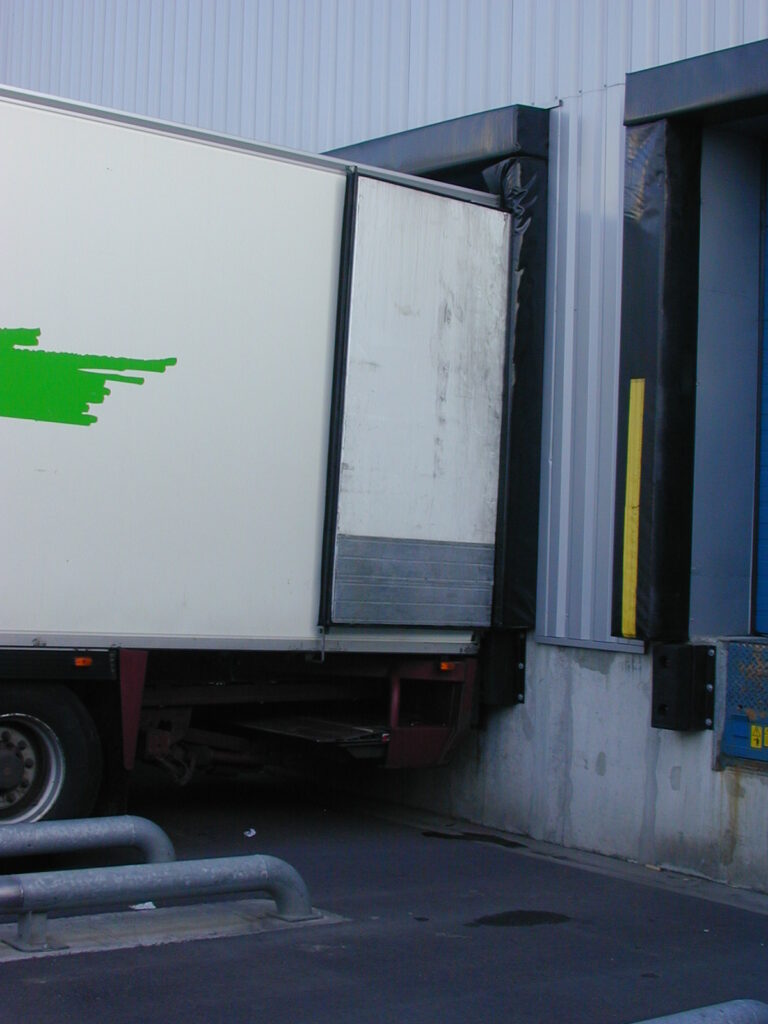

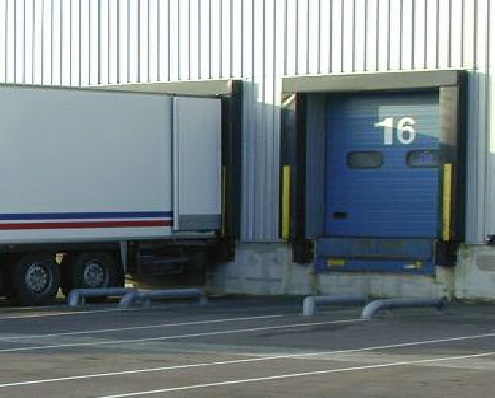

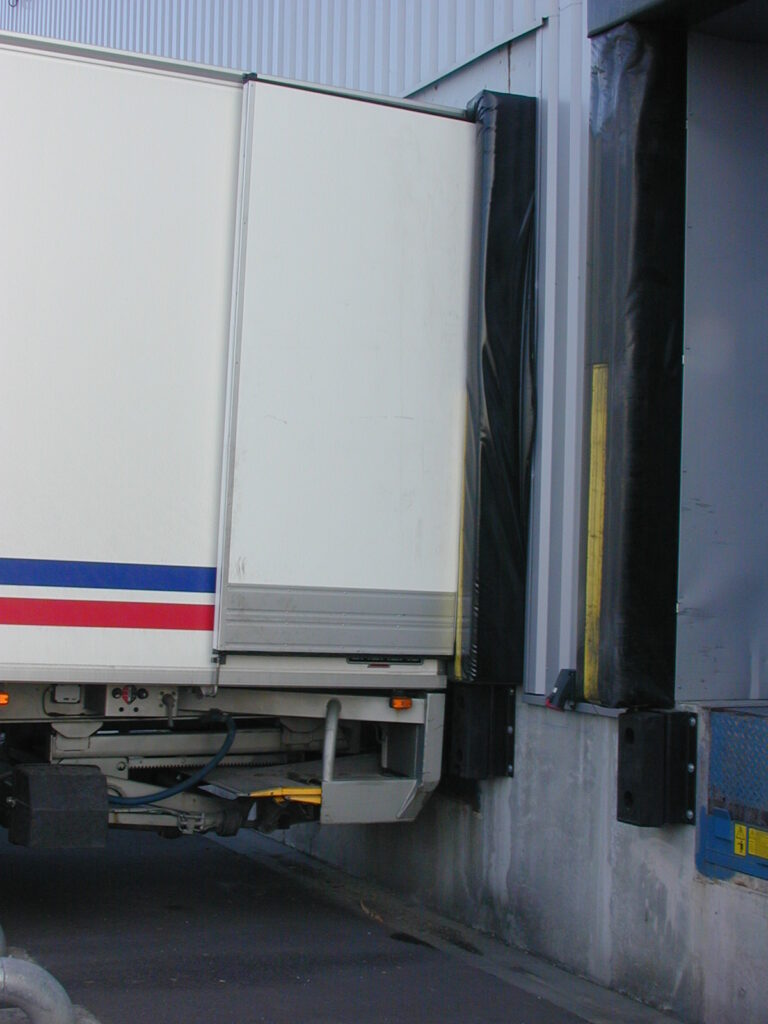

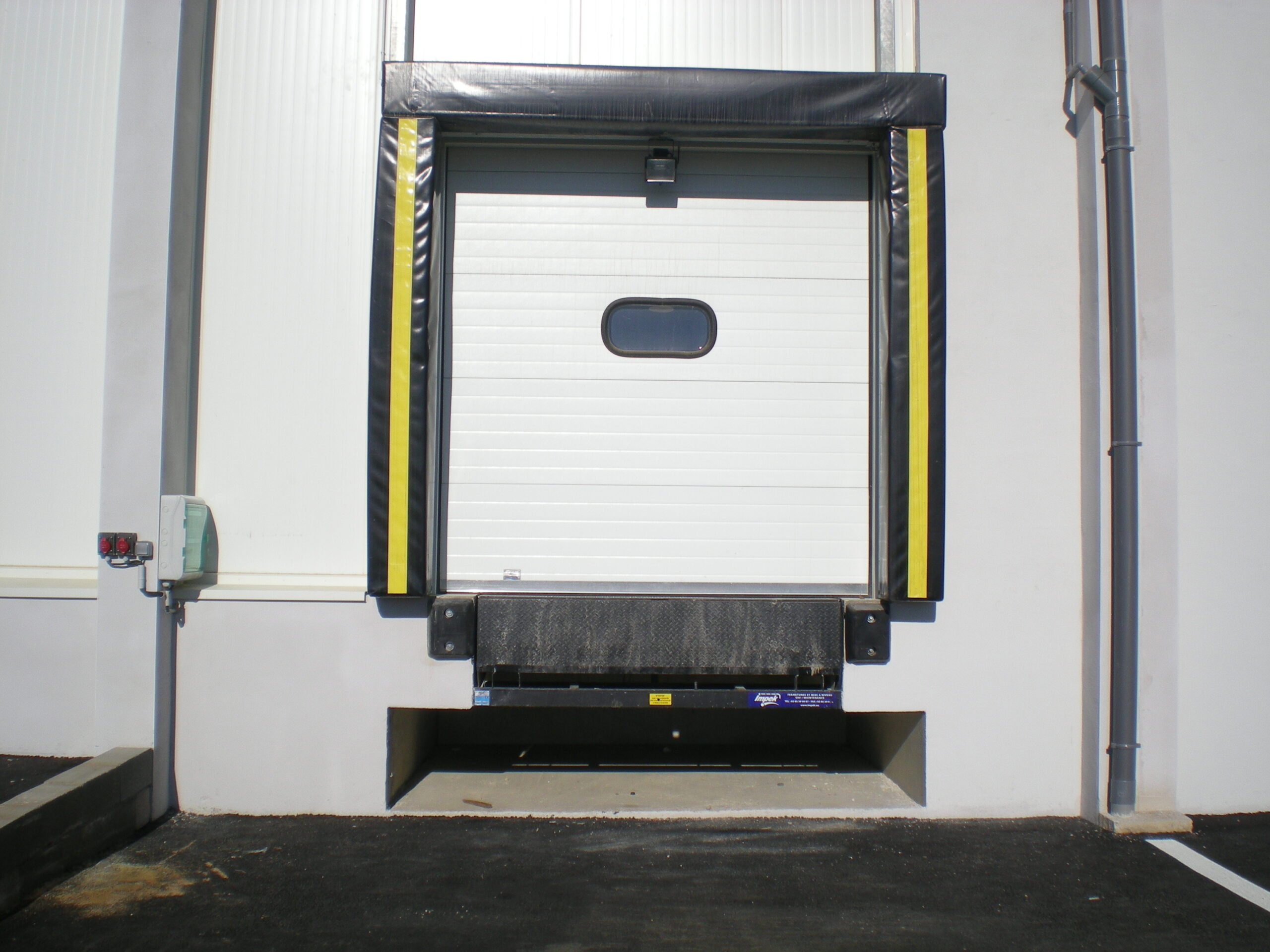

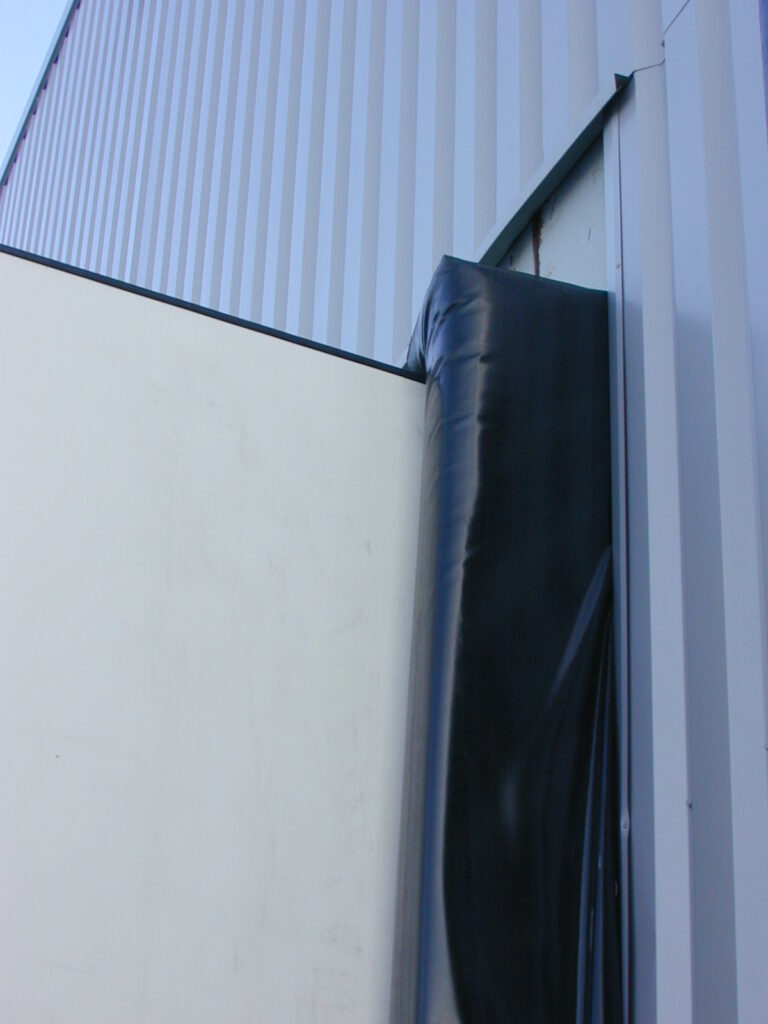

SAS D’ETANCHEITE A BOURRELETS PVC EN MOUSSE POUR ENTREPÔT RÉFRIGÉRÉ

SAS D’ETANCHEITE A BOURRELETS avec renforts ÉCAILLES

MARQUE : EURODOCK

Présentation : Le sas d’étanchéité à bourrelets est la solution la mieux adaptée pour les zones d’expédition et de réception dans les entrepôts frigorifiques.

EXEMPLE DE DIMENSIONS DE PASSAGE PORTE :

– Largeur : 2 500 mm
– Hauteur : 3 000 mm

Dimensions des bourrelets :

– 1 Bourrelet horizontal : 3 100 x 300 x 300 mm
– 2 Bourrelets verticaux 3 000  x 300 x 300 mm

COMPOSITION :

– Il se compose de trois bourrelets en mousse de forte densité de section 300 × 300 mm
– Structure : Structure de fixation arrière en pin
– Bourrelets en toile renforcée et tramée polyester

SIGNALÉTIQUE : Le sas est équipé de bandes de guidage qui facilitent l’accostage et le centrage des véhicules.

OPTIONS DISPONIBLES :

– Bourrelets doubles : Cette solution permet d’adapter le quai à la réception de petits véhicules comme des remorques de camions de transport frigorifique,
– Écailles : Les écailles en PVC de forte épaisseur limitent l’usure du sas liée aux frottements verticaux de la remorque contre le sas. Cette option est particulièrement recommandées dans le cas de quais recevant un trafic intense. Le bourrelet haut peut également être équipé d’écailles qui améliorent la durabilité du sas,
– Bâche haute flexible : Une bâche haute peut être installée pour protéger le bourrelet haut avec une retombée de 500 mm permettant d’adapter le sas à plusieurs hauteurs de véhicules,
– Guide roues en acier galvanisé / en béton précontraint : option très fortement recommandée qui permet le centrage des remorques sur la structure du sas, ce qui le préserve d’une « mauvaise manœuvre de mise à quai ».

•

•

•

SAS GONFLABLE

Référence : ED400

Dimensions :

– Largeur : 3600 mm
–  Hauteur : 3600 mm
– Projection : 900 mm
– Bâches latérales : 400 mm de largeur
– Bâche frontale : 600 mm de hauteur
– Coussins latéraux : 800 mm de largeur ouvert
– Coussin supérieur : 1500 mm de hauteur ouvert
– Sas composé de 3 parties gonflables indépendantes confectionnées en néoprène et par une couche de tissus protecteurs
– Soufflerie : Moteur 380 Volts Triphasé

COMMANDE : Bouton poussoir ou asservissement automatique à la porte de quai
